Формирование образа искомой аномалии

Для определения наиболее часто встречающихся в геофизической практике аномалий достаточно указать конфигурацию аномалии в плане (линейная, изометричная или кольцевая), а также определить форму аномалии по характерному сечению в виде вектора значений.

Для обнаружения линейных аномалий используется окно типа параллелограмма и прямоугольное окно (см. Рис. 1 и 2).

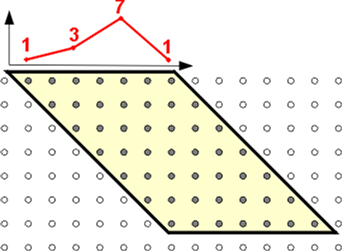

Рис. 1. Пример задания асимметричной положительной линейной аномалии в окне типа Параллелограмм

Характерное сечение линейной аномалии в окне типа параллелограмма располагается поперек аномалии вдоль линии профилей. В приведенном примере значения аномалии на правой и левой кромках окна равны 1, на расстоянии 1/3 от левой кромки равны 3, на расстоянии 1/3 от правой кромки равны 7, а в промежуточных точках определяются линейной интерполяцией.

На этом примере видно, что число пикетов в окне не обязательно совпадает с числом значений вектора, задающего форму аномалии.

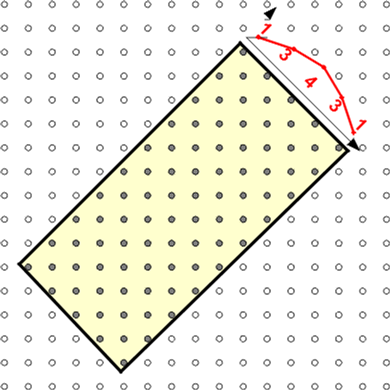

Рис. 2. Пример задания симметричной положительной линейной аномалии в окне типа Прямоугольник

Характерное сечение линейной аномалии в прямоугольном окне располагается поперек аномалии вдоль короткой стороны прямоугольника. В приведенном примере значения аномалии на правой и левой кромках окна равны 1, на расстоянии 1/4 от кромок равны 3, на центральной оси аномалии равны 4, а в промежуточных точках определяются линейной интерполяцией.

Имеется четыре вида предопределенных форм линейных аномалий: положительная, отрицательная и два варианта знакопеременных , использующих следующие вектора:

Для обнаружения изометричных аномалий используется окно типа эллипса (см. Рис. 3).

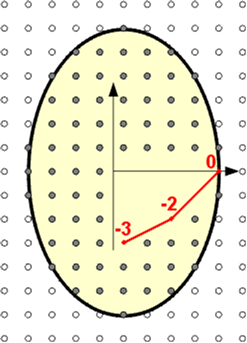

Рис. 3. Пример задания отрицательной изометричной аномалии в окне типа Эллипс

Характерное сечение изометричной аномалии в окне типа эллипса пересекает аномалию от центра эллипса к его краю. В приведенном примере значения аномалии в центре окна равны -3, на краю аномалии равны 0, на расстоянии 1/2 от края аномалии равны -2, а в промежуточных точках определяются линейной интерполяцией.

Имеется четыре вида предопределенных форм изометричных аномалий: положительная, отрицательная и два варианта знакопеременных , использующих следующие вектора:

Для обнаружения кольцевых аномалий используется окно типа кольца (см. Рис. 4).

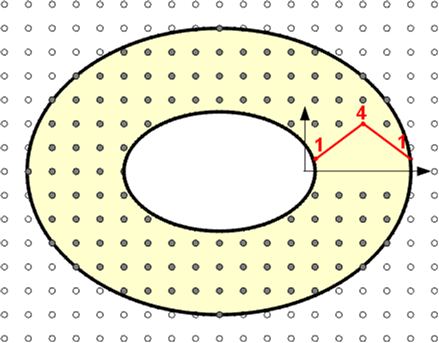

Рис. 4. Пример задания положительной кольцевой аномалии в окне типа Кольцо

Характерное сечение кольцевой аномалии располагается поперек аномалии в направлении от центра кольца к его краю. В приведенном примере значения аномалии на внутренней и внешней кромках окна равны 1, на расстоянии 1/2 от кромок равны 4, а в промежуточных точках определяются линейной интерполяцией.

Имеется четыре вида предопределенных форм кольцевых аномалий: положительная, отрицательная и два варианта знакопеременных , использующих следующие вектора:
